Entwässerungssystem 380V ISO9001 des automatischen Schlamm-70L

Produkt-Beschreibung

Kompletter Schlamm-Entwässerungssystem

Die zentrifugale Schlammentwässerung und die trocknende Ausrüstung, die von unserer Firma, normalerweise verwendet für Schlammeindickung produziert werden und die Entwässerung, wird hauptsächlich aus einer LW-Reihendekantiergefäßzentrifuge (oder Spindelpresse), eine voll-automatische Flockungsmittelvorbereitung und -Dosiereinrichtung, Schlammzerquetschung und -Schneidemaschine, eine Schlammkraftstoffpumpe, eine Dosierungspumpe, ein shaftless Schneckenförderer, ein Strömungsmesser, ein Regelventil und ein komplettes voll-automatisches Kontrollsystem verfasst. Gekennzeichnet durch moderne Struktur, angemessene Konfiguration, hohes Maß Automatisierung, ununterbrochene luftdichte Operation, sichere und zuverlässige Operation, etc., ist er auf die Behandlung des städtischen Abwassers, des ländlichen Abwassers, des Krankenhausabwassers, des etc. sowie der verschiedenen Arten des industriellen Abwassers anwendbar.



System-Funktions-Prinzip

Der Mischschlamm vom städtischen Abwasser, das Primärsedimentbildung und Sekundärsedimentbildung durchgemacht hat, hat normalerweise einen Rauminhalt von ungefähr 2-3%. Er wird dann entwässert und verdickt mit einer Dekantiergefäßzentrifuge (oder Gurtfilter, Spindelpresse) und dem entladenen Schlamm hat einen Feuchtigkeitsgehalt von ungefähr 80-85%. Später kommt der Schlamm die Schlammniedertemperaturwärmepumpenheizungs- und -feuchtigkeitsentzugausrüstung für Feuchtigkeitsentzug und Trockner und den Feuchtigkeitsgehalt der behandelten Schlammtropfen bis ungefähr 30%. So können die harmlosen Behandlungen des Schlamms, wie Einäscherung oder Nutzung nach Pyrolyse, geleitet werden.



Anwendungsbereich

Für eine lange Zeit wegen des Druckes in Wasserbehandlung und der Ignoranz der Schlammbehandlung zur Zeit wird nur ungefähr 30% des Schlamms sicher entledigt. Große Mengen Nassschlamm werden heraus nach dem Zufall transportiert, einfach auf dem müll deponiert oder angehäuft oben. Herausgestellt der Luft, ist der Schlamm anfällig, Moskitos zu stinken und anzuziehen und kann nicht als Düngemittel verwendet werden.



Die Anforderungen des Aktionsplans für Verhinderung und Behandlung der Wasserverschmutzung und anderer relevanter staatlicher Rechte und der Regelungen für Schlammbehandlung und -beseitigung sind fortgefahren, sich in den letzten Jahren zu erhöhen. Deshalb macht der Schlamm weiter stabile und harmlose Ressourcenbehandlung und -beseitigung durch, und der Feuchtigkeitsgehalt des Schlamms für Müllgrube, Einäscherung, Flächennutzung, etc. ist niedriger als 60%.

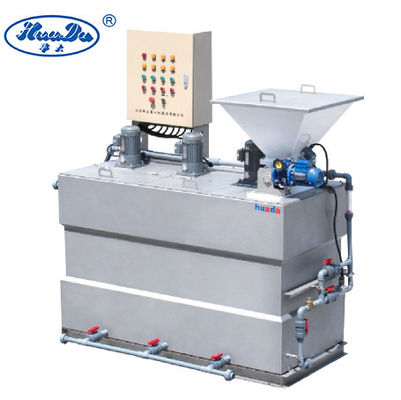

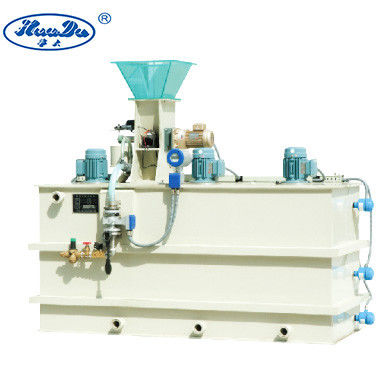

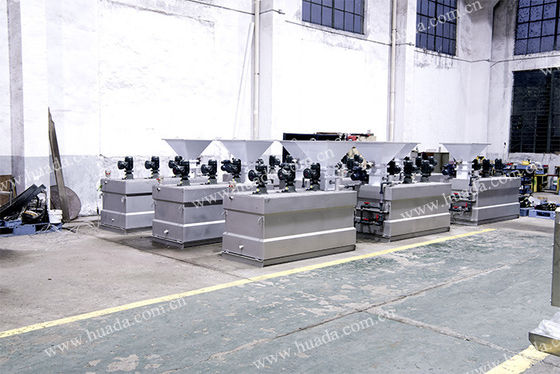

PAM Solution Automatic Dosing Device

Die automatische Dosiereinrichtung JY-Reihe PAM-Lösung, hauptsächlich bestanden aus einem automatischen trockenen Pulver, das System, ein automatisches quantitatives Strahlwassergerät, ein Turbulenzvornässengerät, ein Füllstandüberwachungsgerät, ein rührendes Gerät, Rohrleitungen, Ventile, etc. dosiert, ist ein Systemgerät, das trockenen Pulverspeicher, -fütterung, -nassmachen, -auflösung und -c$kurieren integriert. Das System unter voll-automatischer Steuerung kann für Reihe und ununterbrochene Vorbereitung der Hochmolekularpolymerlösung benutzt werden. Es ist in der Abwasseraufbereitung, in trinkender Wasseraufbereitung, in der industriellen Abwasserbehandlung, in der Papierherstellung, im Erzeinschmelzen, in etc. weitverbreitet.

Funktions-Prinzip

PAM-Pulverdurchläufe durch ein Hochleistungsfähigkeits-Turbulenznassmachengerät, wird dann mit Wasser gemischt, völlig gerührt und in eine PAM-Lösung mit einer Konzentration von 0.1~0.5% aufgelöst. Später wird die Lösung in den Sammelbehälter für Bereitschaftsanwendung kuriert und eingesetzt.



Die Aushärtungszeit der vorbereiteten Lösung hängt von der Beschaffenheit des Mittels, von der erforderlichen Strömungsgeschwindigkeit des Prozesses und vom effektiven Volumen des Gerätes ab, und im Allgemeinen, erreichen die Auflösung und die Aushärtungszeit der Lösung 45-60min, um die Auflösung sicherzustellen und Effekt der Lösung und das volle Kurieren Kurierens des Mittels.

Speisewasser entsprechend der gesetzten Strömungsgeschwindigkeit und gleichzeitig, addiert automatisch quantitatives trockenes Pulver; machen Sie die Energie im Vornässengerät nass, setzen Sie sie in den Auflösungsbehälter für das Mischen und Auflösung ein; wenn der Füllstand die Sammelhöhe erreicht, setzen Sie sie in den kurierenden Behälter für das Rühren ein und kurierend und gleichzeitig, rühren Sie die Lösung im Auflösungsbehälter; wenn der Füllstand die Sammelhöhe erreicht, setzen Sie sie in den Sammelbehälter für Speicher- und Bereitschaftsanwendung ein; nach dem Kurieren wenn die Lösung im Sammelbehälter auf dem flüssigkeitsreichen Niveau steigt, benutzen Sie die vorbereitete PAM-Lösung. Nach der ersten Vorbereitung die Gerätversorgungslösung erfordert für den Prozess beim Vorbereiten einer neuen Lösung, die den Bedarf des Dauerbetriebs 24 Stunden lang erfüllen kann.



Technische Parameter der JY-Reihen-Lösungs-automatischen Dosiereinrichtung

Einzelteile	Modell
	JY500	JY1000	JY1500	JY2500	JY4000	JY6000
Effektives Volumen (m3)	1030	1160	1570	2640	4500	6500
Dosierung des Kammervolumens (L)	70	70	70	70	70	70
Dosierung Leistungsstärke (Kilowatt)	0,18	0,18	0,18	0,18	0,18	0,18
Vorbereitungskapazität (l/h)	500	1000	1500	2500	4000	6000
Proportionierung Konzentration (%)	1-3	1-3	1-3	1-3	1-3	1-3
Wassereinlassdruck (Mpa)	0,3	0,3	0,3	0,3	0,3	0,3
Wassereinlass-Strömungsgeschwindigkeit (m3/h)	0-3	0-3	0-3	0-4	0-4	0-4
Maximale Dosierung (kg/h)	0.85-3.6	0.85-3.6	1.7-7.2	2.5-9	3.4-14.4	4.5-20
Behältermaterial	304	304	304	304	304	304
Stromversorgung (V)	380v/50hz	380v/50hz	380v/50hz	380v/50hz	380v/50hz	380v/50hz
Gewicht (Kilogramm)	400	420	500	600	750	880
Maß (Millimeter)	2000*1000*1830	2200*1000*1830	2200*1200*2150	2600*1450*2150	3000*1500*2200	4000*1750*2500



Anmerkung: Die maximale Dosierung bezieht sich die auf Dosierung pro Stunde am minimalen - Höchstgeschwindigkeit des trockenen Pulvers, das Spirale unter der Voraussetzung des vollen Kurierens dosiert.



In der tatsächlichen Operation kann die Geschwindigkeit der Dosierungsspirale entsprechend den Konzentrationsanforderungen justiert werden, die trockene Pulverdosierung zu justieren; der Einlasswasserdruck (Strömungsgeschwindigkeit) kann justiert werden, um die Vorbereitungskonzentrationsanforderungen und die Ertragbedingungen zu erfüllen.



Zu besonderen Anlässen kann der Entwurf geändert werden, um die Dosierung des trockenen Pulvers pro Einheitszeit zu erhöhen. Um die Dosierung pro Stunde zu erhöhen, bringen Sie bitte solchen Antrag beim Vergeben des Auftrags vor.

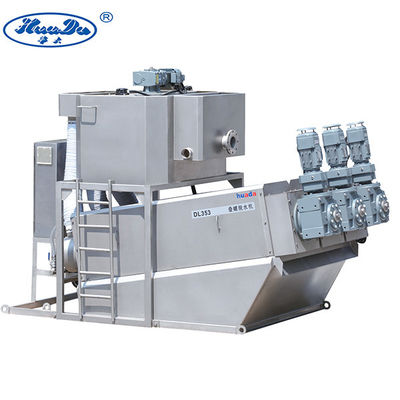

Schlamm-Entwässerungssystem – Spindelpresse

Anwendungsbereich

Die Spindelpresse ist für Schlamm entwässernd in solchen Industrien als städtisches Abwasser, Nahrung, Getränk, Gemetzel und Züchten, Druck und Färben, Papierherstellung, Leder und pharmazeutische Produkte weitverbreitet.



Struktur und Funktionsprinzip

Die Trennungseinheit der Spindelpresse wird aus einem Befestigungsring und einem sich hin- und herbewegenden Ring verfasst, die auf einander mit einem kleinen durchschnittlichen Abstand gestapelt werden. Die gewundene Welle überschreitet durch sie und dreht sich, um den sich hin- und herbewegenden Ring zu fahren, um sich umfangsmäßig zu bewegen. Das Wasser in der geflockten Schlammtorte wird durch den Abstand zwischen dem Befestigungsring und dem sich hin- und herbewegenden Ring herausgefiltert, und der sich hin- und herbewegende Ring bewegt sich umfangsmäßig, um Blockierung zu verhindern. Der Abstand zwischen dem Befestigungsring und dem sich hin- und herbewegenden Ring wird entlang der Richtung des Kuchenausgangs von der Verdickungszone zur Entwässerungszone kleiner, und die Zwangsentwässerung wird unter dem Rückstau erzielt, der durch die Rückstauplatte des Schlammausgangs gebildet wird.



Der Schlamm wird durch die Schlammförderpumpe zum Schlammeinlaß geschickt, und das Flockungsmittel wird zum Flockenbildungsmischbehälter gemessen und geschickt, in dem der Schlamm völlig mit dem Flockungsmittel gerührt wird und geflockt. Nachdem er in große Floccules geflockt worden ist, kommt der Schlamm in die gewundene Trennungseinheit vom gewundenen Schlammeinlaß herein. Die Floccules in der gewundenen Trennungseinheit sind unter Schwerkraft verdickend beim Bewegen in Richtung zur Entwässerungszone unter die Aktion der Spirale. Der Abstand zwischen dem sich hin- und herbewegenden Ring und dem Befestigungsring in der Entwässerungszone wird verengt, und der Schlamm wird weiter unter der Aktion der Rückstauplatte und wird entladen vom Schlammausgang als Kuchen unter Druck gesetzt und entwässert.



Technische Parameter

Einzelteile	Modell
	DL201	DL351	DL352	DL353
Leistungsstärke der Dehydrierungseinheit (Kilowatt)	0,25	1,1	2,2	3,3
Leistungsstärke des Flockenbildungsmischers (Kilowatt)	0,55	1,1	1,1	1,1
Aufbereitungsleistung (Kilogramm DS/H)	40-60	100-150	200-300	300-450
Stromversorgung (V)	380V, 50hz	380V, 50hz	380V, 50hz	380V, 50hz
Maschinengewicht (Kilogramm)	580	1340	2080	2820
Maß (Millimeter)	2700*1000*1850	3115*850*2175	3115*1215*2175	3115*1700*2175



LW-Schlamm-Entwässerung - engagierte Dekantiergefäß-Zentrifuge



Die Zentrifuge wird aus einer Schüssel verfasst, die an der hohen Geschwindigkeit, eine Rolle sich dreht, die in die gleiche Richtung wie die Schüssel läuft und einen bestimmten Geschwindigkeitsunterschied hat, sowie ein Differenzial, eine Basis, eine Fütterung und ein Entladungssystem, etc. Der Schlamm und das Flockungsmittel kommen die Schüssel, nachdem sie in eine besonders entworfene Fütterungskammer gemischt worden sind. Unter der Aktion der Zentrifugalkraft, werden die geflockten Partikel schnell in der Sedimentbildungszone getrennt und sedimentiert, und die geklärte Flüssigkeit wird durch das Sammelloch am Ende der Schüssel entladen. Die sedimentierten Körper, nachdem man durch das BD-Leitblech zusammengedrückt worden ist und entwässert worden ist, wird durch den Rollenförderer zur Trockenpartie der Schüssel für weitere Kompression gedrückt und entladen dann durch den Schlackenausgang. Die Entwässerungszeit der Körper in der Schüssel kann gesteuert werden, indem man die differenziale Geschwindigkeit zwischen der Rolle und der Schüssel justiert.



Gleiter-angebrachtes Schlamm-entwässerndes integriertes System

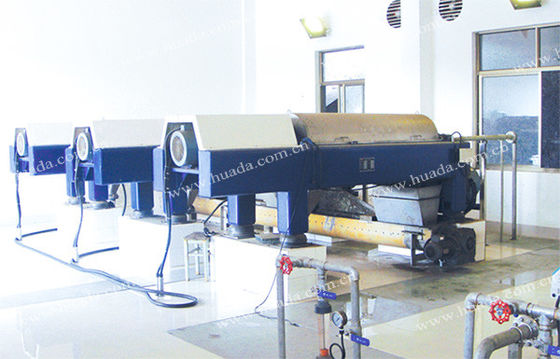

Anwendung der LW-Reihen-Dekantiergefäß-Zentrifuge in der Kläranlage



Hauptmerkmale

• Schüsselgeschwindigkeit: Die Schüssel ist mit Hochgeschwindigkeits- und großem Trennungsfaktor entworfen, der kleine Partikel mit Größe ≥5μm effektiv erklären kann.
• Länge-Durchmesserverhältnis: Das tatsächliche effektive Längedurchmesserverhältnis der Schüssel ist ≥4, und der Sedimentbildungsabstand ist lang, der die Erklärungs- und Entwässerungszeit des Schlamms in der Schüssel erhöht.
• BD-Leitblech: Es gibt ein Kreisleitblech zwischen dem Rollensedimentbildungsabschnitt und der Trockenpartie, die den Schlamm im vereinbarenden Abschnitt in die Trockenpartie zusammendrückt, damit der Feuchtigkeitsgehalt des Schlamms niedriger ist; unterdessen schnitt es die Verbindung zwischen dem Schlamm und der geklärten Flüssigkeit ab. Die Tiefe des Sumpfs kann als der Schlackenausgang größer sein, und der Sumpf das tiefer ist und länger der Prozess dauert, der Erklärungseffekt das besser ist.



Technische Parameter

Einzelteile	Modell
	LW355*1460	LW450*1800	LW530*2120	LW650*2800
Schüssel-Durchmesser (Millimeter)	350	450	530	650
Schüssel-Geschwindigkeit (r/min)	4000	3200	2800	2500
Trennungs-Faktor	3100	2580	2300	2270
Aufbereitungsleistung (m3/h)	8-15	20-35	30-50	40-70
Hauptleistungsstärke (Kilowatt)	22	30	55	70



Elektrisches Kontrollsystem

• Der PLC (programmierbarer Prüfer) wird im Kontrollsystem der Entwässerungsausrüstung des Schlamms für den voll-automatischen oder Handbetrieb, die Operationsüberwachung, die Störungswarnung und den Ineinander greifenschutz, das etc. der zentrifugalen Flockungsmittelvorbereitung und -Dosiereinrichtung, die Schneidemaschine, die Kraftstoffpumpe, den Strömungsmesser, das etc. eingesetzt.
• Die Systemanfangsend-, des automatischen/Handbetriebs, der Trennung, der Reinigung und der Abschaltungfunktionen können entsprechend voreingestellten Programmen und personifizierten Einstellungen durchgeführt werden;
• Es kann das Zufuhrvolumen mit dem konstanten Drehmoment automatisch justieren;
• Es kann die differenziale Geschwindigkeit automatisch erhöhen oder verringern, um das Material zu verhindern, das entsprechend den Änderungen im Druckdrehmoment blockiert;
• Das hydraulische differenziale System justiert automatisch die differenziale Geschwindigkeit entsprechend der Druckänderung des hydraulischen Ansteuersystems, um die differenziale Geschwindigkeit zu steuern;
• Es proportioniert automatisch die Flockungsmittelvorbereitungskonzentration entsprechend der vorbestimmten Konzentration und hat die Funktion der ununterbrochenen und stabilen quantitativen Dosierung;
• Ein großer Farbtouch Screen ist- für Operation verfügbar und er kann die Arbeitsparameter der Ausrüstung in der Realzeit anzeigen.



Zerquetschung und Schneidemaschine

Diese Maschine wird hauptsächlich benutzt, um große Stück Hölzer, Gewebe, Plastik, Gummi, Knochen, Leder, Glas, etc. im Schlamm zu zertrümmern (mit einem Rauminhalt von ≤5), damit die Kraftstoffpumpen, die Zentrifugen und die Instrumente im abwärts gerichteten System normalerweise funktionieren können. Sie wird durch hohe Aufbereitungsleistung, niedrigen Energieverbrauch, lange Nutzungsdauer, etc. gekennzeichnet.



Einzel-Schraube Pumpe

Die Pumpe ist eine Förderpumpe des positiven Verdrängers, deren Schraube mit großer Führung, großer Zahnhöhe und kleinem gewundenem innerem Durchmesser das übermittelte Medium vom Saugende zum Entladungsende entlang der axialen Richtung drückt. Gemacht von den in hohem Grade haltbaren Materialien, wird sie hauptsächlich für die Übertragung des Schlamms mit einem Rauminhalt von 0.2~5% und Flockungsmitteln verwendet, und seine Fördermengerate kann durch einen Frequenzumsetzer justiert werden.



Shaftless-Schneckenförderer

Shaftless Schneckenförderer LS wird hauptsächlich aus einem treibenden Gerät, shaftless gewundenen Blättern, einer U-förmigen austauschbaren haltbaren Zwischenlagenplatte und einem Gestell verfasst. Sie wird hauptsächlich verwendet, um den entwässerten Kuchen vom Entladungsausgang der Zentrifuge zum Lagerplatz im Freien oder zum Transporter zu transportieren. Die ganze Arbeit wird in einem luftdichten Zustand erledigt, um die Umwelt sauber zu halten.



Verschlammen Sie Niedertemperaturwärme-Pumpen-Trockner - integriertes System SDDR

SDDR-Schlammniedertemperaturwärme-Pumpenheizung und Feuchtigkeitsentzugausrüstung ist verschlammen tiefe Entwässerungsausrüstung, die den Schlamm mit einem Feuchtigkeitsgehalt von 85% effektiv behandeln kann oder niedriger zu einem Minimum 10%. Sie ist in der Behandlung des städtischen Schlamms, des industriellen Schlamms und des Hausmülls, des Sondermülls und anderer Schlämme weitverbreitet.



Funktions-Prinzip

Spritzen Sie trockene Luft in die luftdichte trocknende Kammer, ein und nehmen Sie die Feuchtigkeit im Schlamm durch Feuchtigkeitsaustausch heraus, dann benutzen Sie den Verdampfer, um die Feuchtigkeit in der Luft zu kondensieren und zu entfernen, und gleichzeitig, das Wärmepumpeprinzip zu nutzen, um die latente Wärme der Feuchtigkeitskondensation wieder herzustellen, es zu verwenden, um die trockene Luft zu erhitzen und die Luft zurück in die trocknende Kammer zu blasen. Da die Hitzewiederaufnahmetechnologie angenommen wird, wird keine Abwärme in den luftdichten trocknenden Modus ausgestrahlt.



Technische Vorteile

Modularbauweise

Gleiter-angebrachter oder Fahrzeug-angebrachter Entwurf macht es unnötig, zu leiten Versammlungsbau vor Ort

Die Wärmepumpe und Fan werden integriert und vermeiden die Verschmutzung, einfach auseinanderzubauen und zusammenzubauen

Endstückgas-Behandlungsmodul wird integriert, also wird kein unterschiedlicher Gleiter angefordert



Umweltfreundlich

Es gibt keinen chemischen Zusatz, also wird die folgende Entsorgung von Klärschlamm nicht beeinflußt

Die Ausrüstung läuft in eine luftdichte Art an der niedrigen Temperatur, und die Heißluft wird aufbereitet und wiederverwendet, die umweltfreundlich ist

Das Endstückgas-Behandlungsgerät wird selektiv an der festen Auslassöffnung zusammengebaut und verhindert schlechten Geruch am trocknenden Standort

Neues abkühlendes ODP=0, GWP-Wert ist extrem - niedrige, Arbeitsgeräusche <55 decibels="">



Energieeinsparung

Energierückgewinnungsrate ist bis 100% nah, und Schlamm 2.5~4.2kg kann mit gerade 1 Kilowattstunde Strom entwässert werden

Ausrüstung kann entsprechend Kundenanforderungen besonders angefertigt werden, die beste Lösung für Energieeinsparung und Verbrauchsreduzierung zur Verfügung zu stellen



Zuverlässigkeit

Die Ausrüstung läuft an der niedrigen Geschwindigkeit und benutzt korrosionsbeständige Materialien

Bewegliche Terminalüberwachung der Ausrüstung kann mit gerade einem Schlüssel verwirklicht werden

Es hat die Software, die Schutz, Ausfallvorhersage, Frühwarnung und Abschaltungsfunktionen einstellt



Unternehmensprofil

Konzentriert

Zentrifuge Co., Ltd., eine Tochtergesellschaft Jiangsus Huada von SCIMEE (Code auf Lager: 300425), wurden im Jahre 1993 in Zhangjiagang, eine auftauchende Hafenstadt in China hergestellt. Es ist ein führender inländischer Zentrifugenhersteller. Im Laufe der Jahre hat es immer sich auf die Forschung und Entwicklung, die Produktion und die Verkäufe der Filtrations- und Trennungsmaschinerie konzentriert und hat bestanden auf dem Errichten eines offenen und Zusammenarbeitssystems mit Gewinn für beide Parteien, um die Industrie mit wissenschaftlicher und angemessener technologischer Innovation zu führen, den Markt mit fachkundigem und standardisiertem Kundendienst zu gewinnen, Garantiequalität mit ausgezeichnetem Management und Lösungen zu den Festflüssigkeitstrennungsproblemen für jeden Kunden mit starker Aufmerksamkeit zur Verfügung zu stellen.



Spezialisiert

In Erwiderung auf den einzelnen Bedarf von Kunden, integriert es Automatisierung und humanisierten Entwurf im Entwurf und im Herstellungsverfahren, die auf seiner Erfahrung basieren und versieht Kunden mit technischen Lösungen und Produkten der praktischen und durchführbaren Trennung von der Optimierung der Zentrifugentechnologien und der Modularbauweise.



Innovativ

Huada hält eine vorherrschende Stellung im Inlandszentrifugenmarkt, der in hohem Grade seiner Führungsrolle zugeschrieben wird (beide Benutzer und Gleichen führend). Obgleich er einige neue Produkte und neue Technologien hat, ist er nicht mit Lassen von Zentrifugen die Trennungsbedingungen erfüllen im Anfangsgebrauch zufrieden. Er ist mehr über die langfristige Leistung der Zentrifuge betroffen und möchte Probleme wie hohe Produktivität, hohe waschende Rate, niedrige Kristallbruchrate, niedrige Rückstandrate und niedriger Energieverbrauch für Kunden lösen und Kunden mit sicherer, intelligenter und umweltfreundlicher Trennungsausrüstung und -lösungen versehen.
